источник лазера волокна raycus 4000w

1,1 спецификации

Спецификации перечислены в следующей таблице

Спецификации таблицы 5

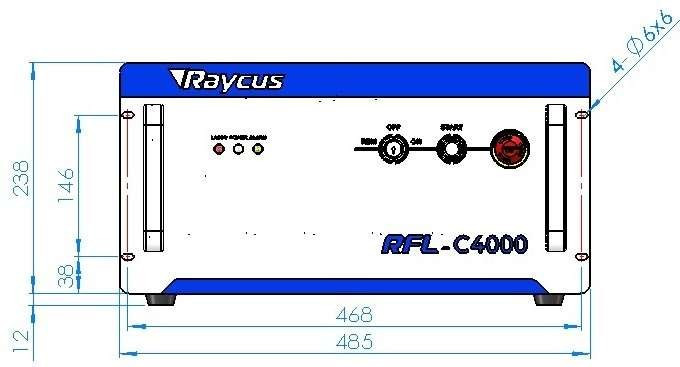

1. REM/OFF/ON: Ключевой переключатель, переключатель мощности системы управления лазера. Введите ключ; или поворачивать ключ по часовой стрелке к положению "ON" или против часовой стрелки к положению „бэра“ приведет дальше систему управления в действие лазера. После этого лазер впишет режим контроля в зависимости от вашей предыдущей установки на „CTRL-INTERFACE“. Вы можете сослаться на режим контроля 4,9 для получения более подробной информации.

2. СИЛА: Сила системы управления, СВЕТЛАЯ, показывает что система управления

переключенный дальше.

3. НАЧАЛО: Кнопка главной власти лазера, ЗЕЛЕНАЯ, когда эта кнопка отжата вниз, лазер готова испустить лазер.

4. Лазер: Индикатор излучения лазера, КРАСНЫЙ, загорается когда излучение лазера дальше.

5. СИГНАЛ ТРЕВОГИ: Индикатор сигнала тревоги, ЖЕЛТЫЙ, показывает условие ошибки.

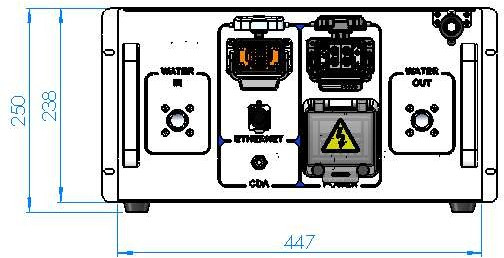

1. ВХОДНОЙ СИГНАЛ AC: Гнездо для входного сигнала источника поставок который можно только сопрягать со штепсельной вилкой на шнуре питания мы обеспечило.

2. СИЛА: Переключатель воздуха для того чтобы контролировать переключение AC.

3. CTRL-INTERFACE: Интерфейс контроля, этот интерфейс мужской 24 соединителя игл и он многофункциональн. Пользователи могут установить сигнал управления режима контроля и входного сигнала с интерфейсом, так же, как получают сигнал недостатка от его.

4. ВОДА: Соединители трубы, вход и выход для охлажденной воды, который нужно пропустить внутри и возвратить. (См. таблицу 6 для модели лазера и соответствуя размера трубы водопровода для требований к системы охлаждения)

5. ЛОКАЛЬНЫЕ СЕТИ: Интерфейс локальных сетей. Он может обеспечить данные по сигнала тревоги дистанционного управления и хранения для лазера.

6. CDA: Чистая сухая подача воздуха. Чистый сухой воздух входной сигнал здесь для предотвращения образования росы.

Применение CDA:

Если CDA обеспечено клиентом, то оно должно быть охлажено и высушено сушильщиком, тогда фильтровало фильтр 5μm-particle и 0.3μm-particle, и 0.1μm распыленный смазчиком. Температура CDA должна быть в границах 5~40℃, и самый высокий пункт росы 0℃ (предложено что температура CDA 5℃ под температурой охлажденной воды). Давление CDA под 0,1 MPa, расход потока 10 LPM, и наружный диаметр трубы сопрягаемый с соединителем 6mm.

Если использован модуль фильтра CDA обеспеченный Raycus, то CDA должно также быть охлажено и высушено сушильщиком, и давление должно быть под 0.8MPa, наружный диаметр трубы сопрягаемый с соединителем 6mm.

CDA должно быть минутой входного сигнала 30 перед началом лазера. Если температура окружающей среды под 25℃ и влажность под 50%, то CDA ненужно.

1,1 соединение силы

Требования к соединения силы таблицы 7

1,2 определения интерфейса

4.4.1 определения CTRL-INTERFACE

CTRL-INTERFACE для управления лазера, обозначения и определение ниже:

Диаграмма 8 CTRL-INTERFACE

Определения таблицы 8 24 интерфейсов Ctrl штыря
